電動套絲機使用方法

套絲機又名電動套絲、,電動切管套絲機、絞絲機、管螺紋套絲機、鋼筋套絲機。套絲機是把1980年前的手動管螺紋絞板電動化，它使管道安裝時的管螺紋加工變得輕松、快捷，降低的管道安裝工人的勞動強度。

套絲機由：機體,電動機,減速箱，管子卡盤, 板牙頭,割刀架,進刀裝置,冷卻系統組成。為了節省制造成本，市場上出現了重型和輕型兩種套絲機.

重型套絲機為全鋁合金機體，型號代號一般為100或100A，價格較貴，滑架跨度大，穩定性好，經久耐用。一般凈重為175公斤，適合固定的場地，進行大批量加工管螺紋。

輕型套絲機一般機體下部為2mm厚的鐵板制作，上部為鋁合金，型號代號一般為100C或100III或R4-II，價格較低，滑架跨度小，穩定不太好，但重量輕，一般凈重為130公斤左右，搬運較方便，適合工作流動頻繁者使用。

高效套絲機：借由提升電動機功率，并且強化減速箱相關零件，從而提升套絲轉速提高套絲效率。由于高速可以將碎屑更快的排出，因此套絲效果也好于普通機

電動套絲機使用方法：

1、根據管子的管徑選擇合適的板牙組。(每組板牙上有兩組數一組是板牙的規格，每支是一樣的如:3/4，另一組是安裝的順序號如：1、2、3、4)。

2、把板牙頭從滑架上取下(掀起)，松開手柄螺母，轉動曲線盤，使曲線盤到刻度最大的位置。

3、將選好的板牙組按對應順序號逐個裝入板牙槽內，其鎖緊缺口就會與曲線盤吻合，然后扳動曲線盤，使曲線盤上的刻度指示線與所需加工件的刻度尺對齊，擰緊手柄螺母,該板牙就被正確定位，將板牙頭扳起備用。

4、將變距盤旋到所需規格的位置上。

5、順時針?lè)较蜣D(zhuǎn)動前后卡盤，松開三爪，將管子從后卡盤裝入，穿過前卡盤，伸出長約100毫米。

6、用右手抓住管子，先旋緊后卡盤(扶住即可，一定要觀察卡在三爪中心)，再旋緊前卡盤，然后將錘擊盤按逆時針?lè)较?，適當錘緊，管子就夾緊了。

7、放下割刀架，轉動割刀手柄，增大刀架開度，使割刀架滾子能跨越于管子上。

8、轉動滑架手柄，使割刀移至割斷(記號)位置。

9、旋轉割刀手柄，使割刀與管子靠近。

10、摘下手套，戴護目鏡按啟動按鈕。

11、開動設備，然后將割刀切入管子，管子每轉一圈進刀約0.15-0.25毫米，即主軸每轉一圈割刀手柄進1/10轉左右，切割完畢后，向右移動滑架手柄，將割刀退回，并扳起割刀架復位。(注：切割時進刀量不能過大，用力不能太猛，否則會使管子變形，割刀損壞)。

12、扳起割刀架時放下板牙頭，使其與方形塊接觸，用鎖銷鎖緊，當板牙頭可靠定位后，轉動滑架手柄，完成套扣。

13、松開扳機，轉動滑架手柄，退出板牙頭，扳起板牙頭，放下倒角架。

14、轉動滑架手柄，將倒角器進入管子內進行倒角。

15、轉動滑架手柄，退出倒角架，停機。

16、摘眼鏡、戴手套，轉動卡盤及三爪，取下管子，將倒角架、割刀、板牙頭復位。

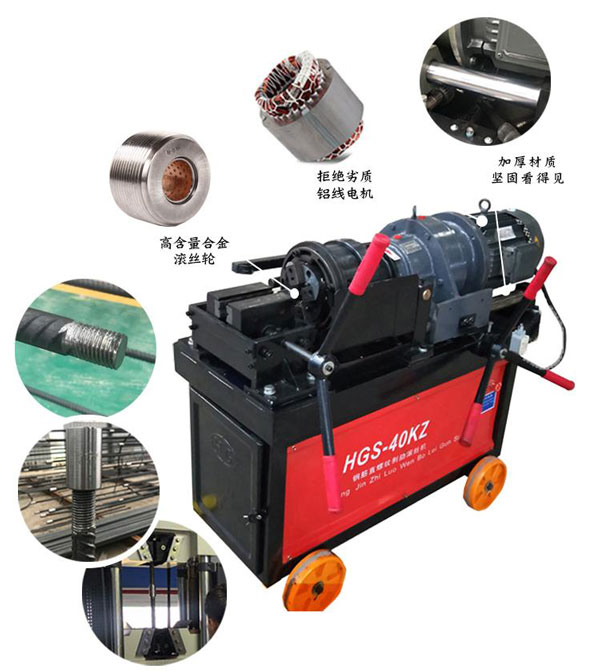

衡水安達機械設備有限公司是主要生產建筑鋼筋連接設備及鋼筋直螺紋套筒,為您提供HGS-40B型鋼筋直螺紋(剝肋)滾絲機,螺旋升角(剝肋)直螺紋滾絲機及各種型號鋼筋連接套筒等優質產品。聯系電話：18632802355
